| DIN ISO 5745 |
- ◆ 用于成形线环
- ◆ 短头圆型钳口经精磨处理
- ◆ 钳口表面光滑
| 货号 |
长度 |
头部 |
手柄 |
尺寸 |
重量 |
|
mm |
|
|
L3
mm |
W3
mm |
D1
∮mm |
T1
mm |
g |
| 22 01 125 |
125 |
抛光 |
塑料套柄 |
27.0 |
14.5 |
2.0 |
8.0 |
70 |
| 22 01 140 |
140 |
抛光 |
塑料套柄 |
28.0 |
16.5 |
2.5 |
9.0 |
100 |

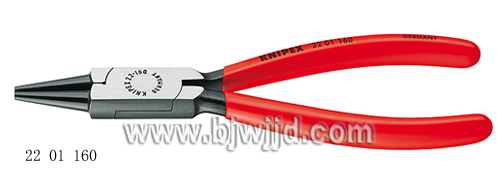

| 22 01 160 |
160 |
抛光 |
塑料套柄 |
30.0 |
18.0 |
3.0 |
9.0 |
140 |
| 02 02 180 |
180 |
抛光 |
塑料套柄 |
35.0 |
21.0 |
3.5 |
10.5 |
180 |
| 22 04 140 |
140 |
抛光 |
双色双重 |
28.0 |
16.5 |
2.5 |
9.5 |
135 |
| 22 04 160 |
160 |
抛光 |
材料手柄 |
30.0 |
18.0 |
3.0 |
9.5 |
165 |
| 22 05 140 |
140 |
镀铬 |
双色双重 |
28.0 |
16.5 |
2.5 |
9.5 |
135 |

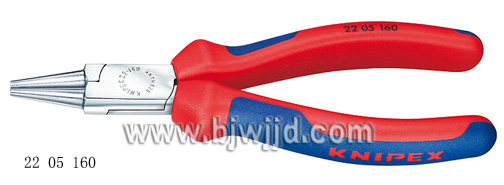

| 22 05 160 |
160 |
镀铬 |
材料手柄 |
30.0 |
18.0 |
3.0 |
9.5 |
165 |

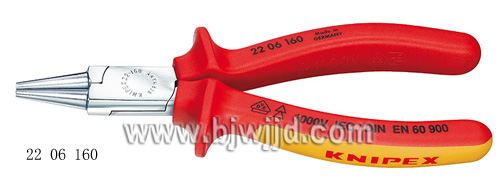

| 22 06 160 |
160 |
镀铬 |
双色双重
材料绝缘手柄

经VDE试验 |
30.0 |
18.0 |
3.0 |
9.5 |
170 |

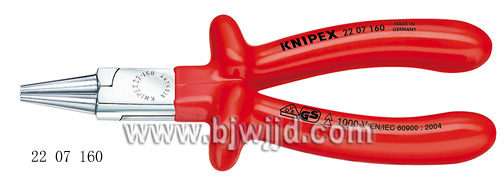

| 22 07 160 |
160 |
镀铬 |
浸塑绝缘手柄
经VDE试验 |
30.0 |
18.0 |
3.0 |
9.5 |
205 |
|
|
