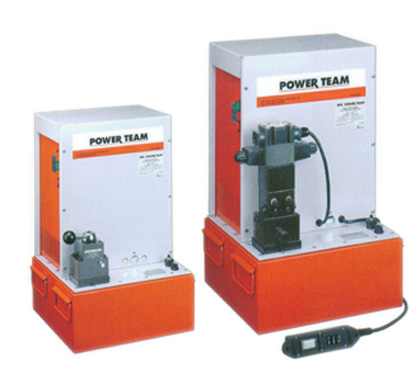

PQ120系列电动液压泵 |
|
| |
(2.0L/min
2.24kw 推荐使用400吨以下的油缸 专为重载,高频率操作而设计,适合压床操作） |
| |
 |
- 即使在电压下降10%时人仍可满载启动操作
- 电子关断特性可防止在电源供应中断时无意重新启动马达
- 内置式溢流阀限定压力至700bar外置式溢流阀可在70-700bar之间进行压力调整
- 泵在出厂时已装有2,24KW,380V,50Hz，3相马达。其他电器配置也可提供。参见下页定货信息
- 泵遥控器控制回路为24V以增加用户/操作者的安全
- 2,24KW，3相马达带有过热保护。马达启动器及加热元件作为标准配置，不另外计价
- 金属外壳可使马达及电子元件不受潮湿及尘土侵蚀
- 泵操作在OSHA噪音限制之下
|
 查看pdf格式文件 |
| |
 |
| |
|
| |
|
型
号 |
转
速 |
输出压力(bar) |
不同压力流量（L/min） |
不带载/噪声700bar(dBA) |

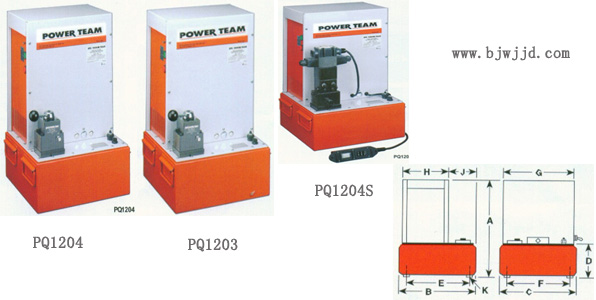

A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
J (mm) |
K**(mm) |
含油重量(kg) |
|
7(bar) |
70(bar) |
350(bar) |
700(bar) |
|
PQ120-系列 |
1437 |
700 |
11.9 |
2.62 |
2.13 |
2.0 |
73/78* |
638 |
362 |
394 |
184 |
308 |
338 |
373 |
237 |
122.2 |
1/2-20UNF |
76.6** |
|
| |
* 0.9m距离周围所测试 **
总重包括油及3通电磁阀,如用手控阀则进去4.5kg |
|
|
适用油缸 |
描述 |
订购号 |
阀类型 |
阀型号 |
阀功能 |
马达 |
油箱可用容量(L) |
| 单作用 |
2.24kw马达,21.6L油箱手动控制阀 |
PQ1203-50-380 |
3通 |
9520* |
前进/保持/后退 |
2.49KW,380V 50Hz,3相 |
20 |
| 单作用 |
PQ1203-50-380,带电磁遥控操作控制阀 |
PQ1203S-50-380 |
3通 |
9599+ |
前进/保持/后退 |
2.49KW,380V 50Hz,3相 |
20 |
| 双作用 |
2.24kw马达,21.6L油箱手动控制阀 |
PQ1204-50-380 |
4通 |
9506* |
前进/保持/后退 |
2.49KW,380V 50Hz,3相 |
20 |
| 双作用 |
PQ1204-50-380,带电磁遥控操作控制阀 |
PQ1204S-50-380 |
4通 |
9512+ |
前进/保持/后退 |
2.49KW,380V 50Hz,3相 |
20 |
|
| * 手控阀,泵装有启动/停止/暂停开关以控制马达 |
| + 电磁阀,泵装带有3.1m电缆的遥控控制器 |
|
|
