油压表 |
|
| |
油压表
(模拟式与数字式) |
| |
 |
- 大型红色数码管显示压力值，增量为0.7bar
- 峰值保持特性带复位开关以及“Peak
On”（峰值开）指示器。高/低点设置特性带继电器输出，用于高/低点报警以及（或者）输出控制信号
- 慢速闪烁显示表明压力低于下限，快速闪亮显示警告您压力已经到达上限
- 上限以及下限继电器额定电流为115V下5A
- 电子显示器使用温度为-18。C-60。C，传感器为-29。C-82。C。压力表外壳为压铸铝1/8DIN封装（NEMA1级）
- 当电源电缆连接至压力表时，显示器将滚动显示所有的字符，执行自检程序
|
 查看pdf格式文件 |
|
|
| |
------------------------------------------------------------------------ |
| |
 |
| |

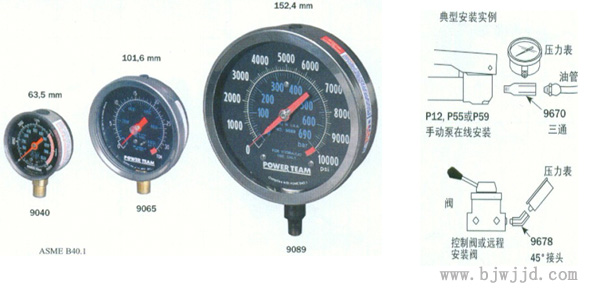

耐用型液压压力表
·这些压力表非常易读，红色日光荧光染料指针非常醒目。
·高强度钢制弹簧管具有非常高的工作寿命。
·不锈钢外壳及表面锁固环。
·具有1/4" NPT连接接口。
数字式压力表
·精度在1%之内。
·压力表显示字符比普通数字压力表大。
·长寿命压力传感器。
·具有1/4" NPTF 带螺纹公压力接头。
·1.8 m 信号输入电缆用以连接显示器单元背部。
性能
·大型红色数码管显示压力值，增量为10psi 。
·峰值保持特性带复位开关以及“ Peak
On”(峰值开)指示器。高/低点设置特性带继电器输出，用于高/低点报警以及(或者)输出控制信号。
·慢速闪烁显示表明压力低于下限，快速闪亮显示警告您压力已经到达上限。
·上限以及下限继电器额定电流为115V下5安培。
·电子显示器使用温度为-18℃-60℃，传感器为-29℃-82℃。压力表外壳为压铸铝1/8 DIN封装(NEMA 1级)。
·当电源电缆连接至压力表时，显示器将滚动显示所有的字符，执行自检程序。 |
|
| |
|
标准压力表订购信息 |
|
表面直径 |
psi/bar |
吨位 |
主要刻度 |
次要刻度 |
是否充有硅油 |
适用油缸系列 |
压力表型号 |
| 63.5mm |
0-10000/0-690 |
- |
2500psi,100bar |
500psi,20bar |
否 |
所有 |
9041 |
| 63.5mm |
0-10000/0-690 |
- |
2500psi,100bar |
500psi,20bar |
是 |
所有 |
9040 |
| 100mm |
0-10000/0-690 |
- |
1000psi,100bar |
200psi,20bar |
否 |
所有 |
9051 |
| 100mm |
0-10000/0-690 |
- |
1000psi,100bar |
200psi,20bar |
是 |
所有 |
9052 |
|
100mm |
0-10000/0-690 |
0-17.5 |
2000psi,5吨 |
200psi,在30,50吨刻度上为0.5吨
在17.5吨刻度上为0.2吨 |
否 |
RT172,RT302, RT503 |
9059 |
|
0-10000/0-690 |
0-30及0-50 |
| 100mm |
0-10000/0-690 |
0-5 |
2000psi,1吨 |
200psi,1吨 |
否 |
C&RLS |
9053 |
| 100mm |
0-10000/0-690 |
0-10 |
2000psi,1吨 |
200psi,1吨 |
否 |
C,RD,RH,RLS
&RSS |
9055 |
| 100mm |
0-10000/0-690 |
0-25 |
2000psi,5吨 |
200psi,5吨 |
否 |
C&RD |
9063 |
| 100mm |
0-10000/0-690 |
0-30 |
2000psi,5吨 |
200psi,5吨 |
否 |
RH+,RLS&RSS |
9065 |
| 100mm |
0-10000/0-690 |
0-50 |
2000psi,5吨 |
200psi,5吨 |
否 |
RH+,RLS&RSS |
9067 |
| 100mm |
0-10000/0-690 |
0-55 |
2000psi,5吨 |
200psi,5吨 |
否 |
C,R,RA&RD |
9069 |
| 100mm |
0-10000/0-690 |
0-60 |
2000psi,5吨 |
200psi,1吨 |
否 |
RH |
9071 |
|
100mm |
0-10000/0-690 |
0-100 |
2000psi,10吨 |
200psi,1吨 |
否 |
C,R,RA,RD,RH,
RLS+,RSS+&RT1004+ |
9075 |
|
0-10000/0-690 |
| 100mm |
0-10000/0-690 |
0-150 |
2000psi,初始为10吨然后为20吨 |
200psi,2吨 |
否 |
C,R,RD,&RLS |
9077 |
| 100mm |
0-10000/0-690 |
0-200 |
2000psi,20吨10然后为20吨 |
200psi,2吨 |
否 |
R,RD&RH+ |
9079 |
| 150mm |
0-10000/0-690 |
0-690 |
1000psi,100Bar |
100psi,10Bar |
否 |
所有 |
9089 |
|
|
| |
+
压力表上的吨位刻度基于不同的有效面积.读吨位时会有微小的误差,这跟不同的有效面积有关. |
|
|
|
