液压阀 |
|
| |
液压阀
(在线式,700bar流量19L/min)
 查看pdf格式文件 |
| |
|
| |
 |

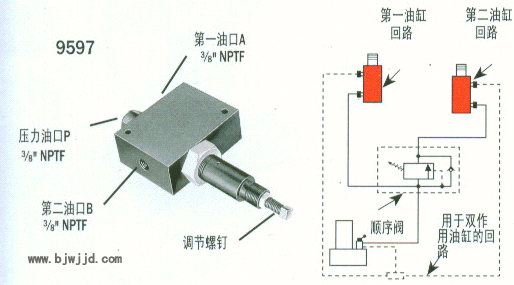

顺序阀
应用：用于多油缸应用中的一个油缸优先前推。
操作:泵连接至接口P,油缸分别连接至接口A和B.当压力加到接口P时,油缸A前推,直到油缸A达到预设的压力,油缸B才会前推.利用调节螺丝可将预设压力在35至550bar之间进行调节.工厂预设压力为700bar.具有3/8"NPTF接口.
型号:9597-压力控制顺序阀,重量:2.5kg |
|
 |

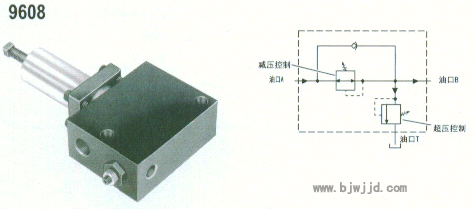

减压阀
应用：对一个动力源驱动两个或多个夹紧系统提供完全的、无约束的压力控制。
操作：可用于对单个系统不同的阶段提供不同的压力.整个阀事实上的零泄漏意味着每个系统均可由单个连续的压力源所驱动.出口B(副接口)压力调节范围从70至350bar.具有1/4NPTF接口.
型号：9608 – 减压阀。
重量：2.6 kg |
|
 |

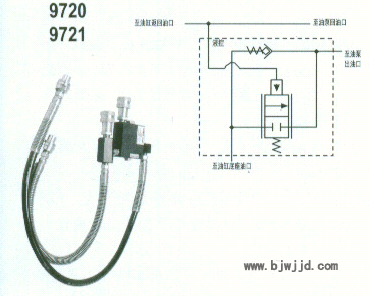

反向平衡阀
应用：双作用油缸。提供正向的保压及控制，“无震动“降载。
操作：泵以一定的流量供油,载荷上升,当泵停止时保压.当泵切换至返回位置时,反向平衡阀将会继续保压一直到系统压力达到由载荷引起的压力.然后载荷才会平稳的以泵的流量速度下降.反向平衡阀专为操作高压流量达到19L/min的泵而且油缸比率为3:1而设计的.
型号：9720 –反向平衡阀，包两个公接头及2个母接头、2根油管、直接头及防尘帽。
重量：4.5 kg
型号：9721 –不包括快速接头、油管、直接头及防尘帽，其它同9720。
重量：4.2 kg
|
|
 |
截止阀
应用：该针阀可精细地控制液压油。
操作：可用于控制多个单作用油缸。
型号：9575
–
截止阀，具有3/8" NPTF 接口。
重量：0.6 kg |
|
 |
单向阀
应用：使液压油单方向流动。
操作：正确地安装于液压油路上。
型号：9580 –
单向阀，具有3/8" NPTF外螺纹接口。
重量：0.2 kg |
|
| |
 |

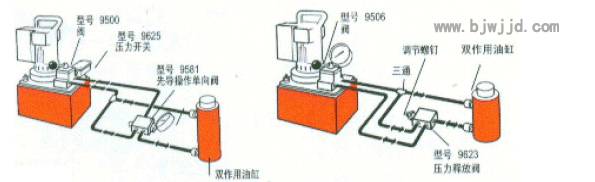

先导操作单向阀
应用：用于开放或旁通中位阀。油可单方向全流量流通。
操作：油反向不能流动，直到加载先导油压。该特性可在阀因疏忽而转向或泵油路破裂时阻止压力下降。小破裂压力4.1bar。需要的先导油压大约为核定系统压力的16%。
型号：9581
–先导操作单向阀，具有3/8"
NPTF 接口。
重量：1.7 kg |
|
| |
 |
在线式压力释放阀
应用：单或双作用油缸。远程定位于液压回路，该处的压力要求小于泵上安装的基本超载阀的压力设定。
操作：可在70至700bar之间调定。阀由弹簧加载，直接作用。
型号：9623
–
压力释放阀，具有3/8" NPTF 接口。
重量：0.9 kg |
|
| |
 |
调节阀
应用：用于大油缸或额外长的液压油管系统。
操作：如果流量超过每分钟26.5升，可通过节流来控制。当流量减退后，阀自动重新打开。具有3/8"
NPTF公接头可旋入系统控制阀的回油口，并具有3/8" NPTF母接口，回油管可直接连结。
型号：9631
–调节阀。
重量：0.1 kg |
|
| |
 |
在线压力调节阀
应用：单或双作用油缸。操作压力值可在泵的释放阀压力之下任意调节。
型号：9633
–线压力调节阀，带两个3/8"
NPTF进油口，一个1/8" NPTF油箱接口及1米排油管线组件。
重量：0.9kg
|
|
| |
 |
| |
释放阀
应用：提供一个经济的方法来保护液压回路，防止超载。 |
| |
操作：这些工厂预设的阀是为流量19L/min而设计的.具有1/8"NPTF公接口.所以阀的重量为0.1kg.订货请参照下表. |
| |
|
控制阀订购号 |
压力设置(bar) |
控制阀订购号 |
压力设置(bar) |
| RV21278 |
697/738 |
RV21278-52 |
366/407 |
| RV21278-6 |
41/44 |
RV21278-55 |
286/428 |
| RV21278-10 |
62/69 |
RV21278-57 |
400/442 |
| RV21278-15 |
103/117 |
RV21278-60 |
421/462 |
| RV21278-20 |
131/152 |
RV21278-65 |
455/497 |
| RV21278-28 |
186/207 |
RV21278-70 |
490/531 |
| RV21278-30 |
207/235 |
RV21278-75 |
524/566 |
| RV21278-32 |
215/228 |
RV21278-80 |
559/600 |
| RV21278-35 |
241/262 |
RV21278-83 |
580/621 |
| RV21278-40 |
283/310 |
RV21278-86 |
600/642 |
| RV21278-43 |
304/331 |
RV21278-88 |
614/662 |
| RV21278-48 |
338/366 |
RV21278-90 |
628/669 |
| RV21278-50 |
352/393 |
预设置-不提供 |
|
|
|
