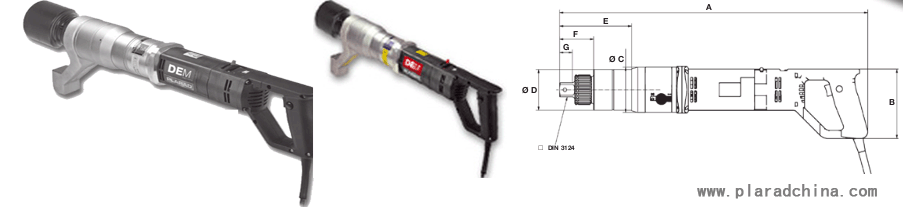

电 动 扭 矩 扳 手 DEM/DEA系列电动扭矩扳手尺寸图
　规格   (mm)    TLX： 铝合金外壳。 TSX：钢制合金外壳。
型号 A B C D E F G 方驱
DEA 08 TLX/TSX 588 120 82 74 125 57 24 3/4"
DEA 12 TLX/TSX 593 120 82 74 130 62 27 1"
DEA 17 TLX/TSX 600 120 82 93 140 61 27 1"
DEA 28 TLX/TSX 648 120 82 98 150 73 27 1"
DEA 47 TLX/TSX 668 120 82 99 162 86 40 1 1/2"
DEA 65 TLX/TSX 715 120 82 120 218 98 42 1 1/2"
DEA 80 TSX 743 120 110 110 302 101 42 1 1/2"

型号 A B C D E F G 方驱
DEM 08 TLX/TSX 554 120 82 74 125 57 24 3/4"
DEM 12 TLX/TSX 559 120 82 74 130 62 27 1"
DEM 17 TLX/TSX 566 120 82 93 140 61 27 1"
DEM 28 TLX/TSX 614 120 82 98 150 70 27 1"
DEM 47 TLX/TSX 634 120 82 99 162 84 40 1 1/2"
DEM 65 TLX/TSX 681 120 82 120 218 98 42 1 1/2"
DEM 80 TSX 708 120 110 110 302 99,5 42 1 1/2"

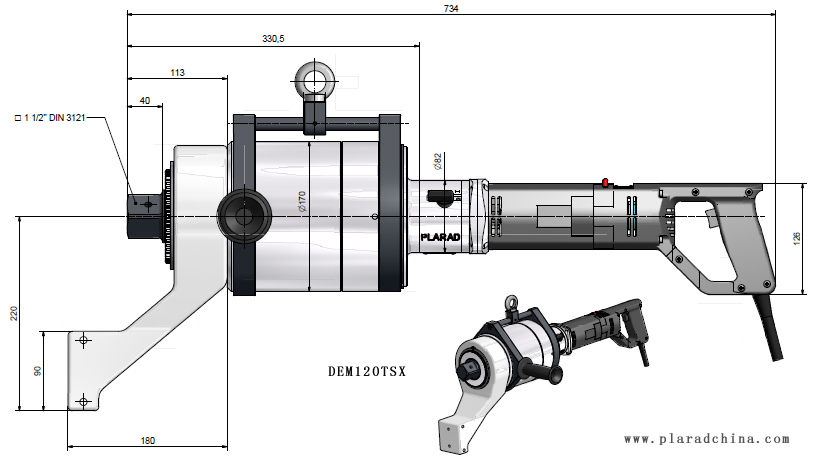

DEM120TSX 734 120 170 170 330.50 113 40 1 1/2"
DEM120TSX参数详解样本
     扭矩范围
　DEA系列
型号 扭矩范围 空载转速 负载转速 重量TLX/TSX
DEA 03 TL 60-300Nm     5.7kg
DEA 08 TLX/TSX 300-800Nm 80,0 13,5 6,5/7.3kg
DEA 12 TLX/TSX 400-1.200Nm 41,0 6,9 6,7/7,4kg
DEA 17 TLX/TSX 600-1.700Nm 33,8 5,6 7,7/8,8kg
DEA 28 TLX/TSX 1.200-2.800Nm 12,9 2,1 9,4/11,2kg
DEA 47 TLX/TSX 1.700-4.700Nm 8,3 1,4 10,2/11,9kg
DEA 65 TLX/TSX 2.000-6.500Nm 7,6 1,2 13,9/17,3kg
DEA 80 TSX 2.800-8.000Nm 6,3 0,9 -/18,2kg

    DEM系列
型号 扭矩范围 一档转速 二档转速 重量TLX/TSX
DEM 03 TL 40-300Nm     4.3kg
DEM 08 TLX/TSX 300-800Nm 64,0 20,5 5,6/6,4kg
DEM 12 TLX/TSX 350-1200Nm 33,0 10,5 5,8/6,5kg
DEM 17 TLX/TSX 400-1,700Nm 27,0 3,2 8,5/10,3kg
DEM 28 TLX/TSX 500-2,800Nm 10,5 3,2 8,5/10,3kg
DEM 47 TLX/TSX 800-4,700Nm 6,7 2,1 9,3/11,1kg
DEM 65 TLX/TSX 1,000-6,500Nm 6,1 1,91 13,9/16,4kg
DEM 80 TSX 1,500-8,000Nm 5,0 1,5 -/17,4kg
DEM 1200 TSX 2,000-12,000Nm 2 0,5 36kg

   DEAW系列
型号 扭矩范围 空载转速 负载转速 重量TLX/TSX
DEAW 08 TLX/TSX 300-800Nm 59,0 10,0 8,2/9,0kg
DEAW 12 TLX/TSX 400-1.200Nm 32,0 6,0 8,4/9,1kg
DEAW 17 TLX/TSX 600-1.700Nm 25,0 4,0 9,4/10,5kg
DEAW 28 TLX/TSX 1.200-2.800Nm 10,0 1,6 11,1/12,9kg
DEAW 47 TLX/TSX 1.700-4.700Nm 6,5 1,0 11,9/13,9kg
DEAW 65 TLX/TSX 2.000-6.500Nm 5,3 0,8 15,6/19,0kg
DEAW 80 TSX 2.800-8.000Nm 4,7 0,6 -/19,9kg

    DEMW系列
型号 扭矩范围 一档转速 二档转速 重量TLX/TSX
DEMW 08 TLX/TSX 300-800Nm 48,0 15,0 7,3/8,1kg
DEMW 12 TLX/TSX 350-1200Nm 23,0 8,0 7,5/8,2kg
DEMW 17 TLX/TSX 400-1,700Nm 20,0 6,5 8,5/9,6kg
DEMW 28 TLX/TSX 500-2,800Nm 8,0 2,5 10,2/12,0kg
DEMW 47 TLX/TSX 800-4,700Nm 5,0 1,5 11,1/12,8kg
DEMW 65 TLX/TSX 1,000-6,500Nm 4,6 1,4 14,7/18,1kg
DEMW 80 TSX 1,500-8,000Nm 3,7 1,1 -/19,1kg
DEMW 120 TSX 2,000-12,000Nm 2.6 0.8 37,7kg

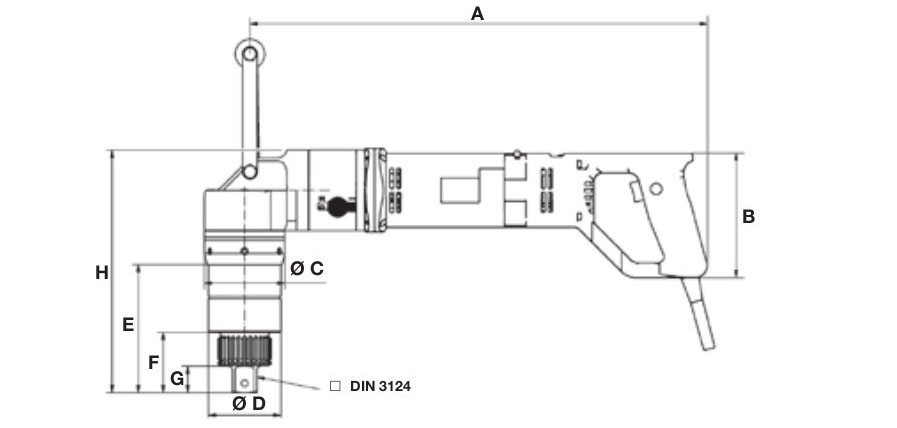

    尺寸 (mm)
型号 A B C D E F G H 方驱
DEAW 08 TLX/TSX 510 120 82 74 125 57 24 243 3/4"
DEAW 12 TLX/TSX 510 120 82 74 130 62 27 247 1"
DEAW 17 TLX/TSX 510 120 82 93 140 61 272 256 1"
DEAW 28 TLX/TSX 510 120 82 98 150 73 27 303 1"
DEAW 47 TLX/TSX 510 120 82 99 162 86 40 327 1 1/2"
DEAW 65 TLX/TSX 510 120 82 120 218 98 42 356 1 1/2"
DEAW 80 TSX 510 120 110 110 302 101 42 400 1 1/2"

型号 A B C D E F G H 方驱
DEMW 08 TLX/TSX 476 120 82 74 125 57 24 243 3/4"
DEMW 12 TLX/TSX 476 120 82 74 130 62 27 247 1"
DEMW 17 TLX/TSX 476 120 82 93 140 61 27 256 1"
DEMW 28 TLX/TSX 476 120 82 98 150 70 27 303 1"
DEMW 47 TLX/TSX 476 120 82 99 162 84 40 327 1 1/2"
DEMW 65 TLX/TSX 476 120 82 120 218 98 42 356 1 1/2"
DEMW 80 TSX 476 120 110 110 302 99,5 42 400 1 1/2"
DEMW 120 TSX 469 126 82 170 319 113 40 394 1 1/2"
DEMW 120 TSX 参数详解样本

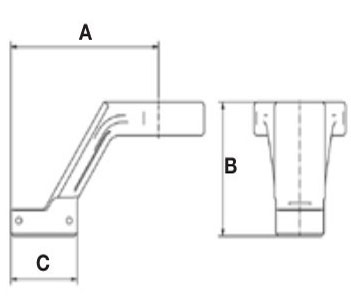

     标准反作用力臂
型号 A B C 重量 编号
DE/DP 08 TLX/TSX 110 80 50 0,25kg F16-003-3-00103
DE/DP 12 TLX/TSX 130 100 60 0,60kg F16-010-3-12203
DE/DP 17 TLX/TSX 130 100 60 0,60kg F16-010-3-12203
DE/DP 28 TLX/TSX 170 130 60 1,00kg F16-025-3-00106
DE/DP 47 TLX/TSX 170 130 60 1,00kg F16-045-3-03605
DE/DP 65 TLX/TSX 190 150 80 2,00kg F16-060-3-02901
