日本SANSO磁铁水泵 |
|
|
【全国免费客服热线400-616-1836 】日本“SANSO”(三相电机株式会社)
磁力水泵制造专家，从循环泵、自吸泵、加压泵到家庭用泵、特殊泵、不锈钢泵等的制造，其设计小巧，重量轻便，低噪音、低振动，低耗能等优点不断地活跃在各种领域，同时高效节能、无泄露、耐腐蚀性强、使用寿命长、丰富的机种等为客户提供了放心的选择，受到用户的一致信赖与好评。 |
|
|
|
|
PMD 磁铁水泵 化学品·海水用 |
|
惊人的技术!超强的功率！ |
|
从三个方面体现【经济型】 |
1.体型小，重量轻，实现组装上的经济型。
2.保持低耗电量的经济型。
3.低噪音，低振动，使用上的经济型 |
|
SANSO将随着技术水平的提高而不断进步，越来越多地活跃在各种领域...... |
|
1.高效节能
与以往产品相比效率有了明显提高并且节能，同时大幅降低了噪音与振动。 |
|
2.使用寿命长且杜绝泄漏
三相的磁铁水泵是没有机械密封的水泵，因此没有液体泄漏的问题。同时采用树脂材料，因此适用于那些运送高腐性特殊液体的小型机械及工业流程中使用的大型设备。其优异的性能及丰富的机种可广泛用于各种领域。 |
|
3.超群的耐腐蚀性和使用寿命
水泵的主要部分是用聚丙烯制造的，轴是由陶瓷造的，包括小型机种在内的全机种,轴承是ptfe材质，O型垫圈使用的是适用于化学性液体的含氟橡胶，具有超强的耐腐蚀性。除了一小部分之外其他均能在运送酸碱时使用。 |
|
4.丰富的机种
有适用于海水，化学性液体的聚内烯树脂材料的产品和适用与温度的PPO（含有玻璃纤维）材料的产品。从每分钟5升流量直到每分钟380升流量的产品，因此用户有广泛的选择余地。 |
|
5.用途 a：冷却循环 海水循环
化学液体（一部分除外）的循环。b：各种机械装置用 海水处理设备 鱼塘。 |
|
6.特征 a:小型高性能
与以往的产品相比，水泵的效率提高35%，实现了小型化，轻量化。噪音降低了5分贝，震动降低了50%。b：磁铁操纵方式
由于是磁铁操纵方式不使用机械密封，因此没有水泵部的液体泄漏，也省了调换机械密封的麻烦是适合装入装置的水泵。c：密闭型室内使用型电机，因此可以装置在高温度，多粉尘的环境中使用，安全性也有所提高。d：耐腐蚀，防腐蚀性
水泵部分是聚丙烯制造的，轴是陶瓷制造的，轴承采用PTFE材质，O型垫圈使用的是含氟橡胶，因此具备了优异的耐腐蚀，防腐蚀性。 |
|
*冷水使用时，请采取防止凝露措施。 |
|
特别的管道接头
用于螺丝连接型专用的管道接头，共有3种类型的口径（13A或16A同水泵口径螺丝3/4B接续）使用高效果耐热温度0-55℃的含氟橡胶并且水泵和配管之间可以简单的装卸，使维修和保养变得更容易。 |
|

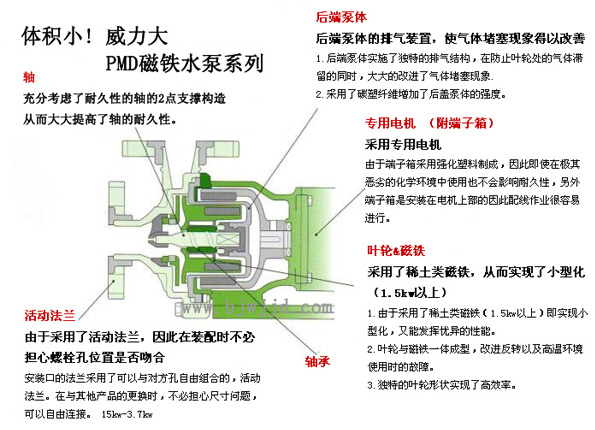

使用的零部件极其简单，此构造耐腐蚀，防泄漏 |
|

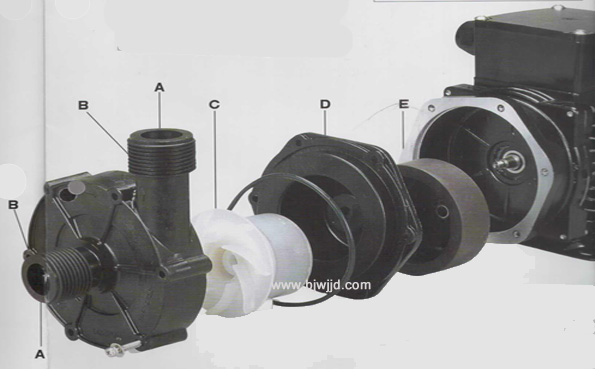

A:管道连接型水泵
为了增加机械强度，加入了充填材料，用聚丙烯一次成型。 |
|
B:螺丝连接型泵体
和管接型同样，用聚丙烯材料一次成型,对应口径大小的直行螺丝已标准化，连接部的可靠性更加提高，能在装到装置上和接管时更加易装，牢固。 |
 |
 |
|
C:叶轮
以聚丙烯材料制成内部封入永久磁铁，在和轴之间放入PTFE制或炭制的轴承。叶轮形状可根据性能特性制成开放型，封闭型和半封闭型。 |
|
D:中间壳
和泵体同样,以聚内烯材料一次成型底部有支撑轴的插入孔。 |
|
E:驱动磁铁
采用6极到10极的永久磁铁制成，此贴在中间壳的外部使叶轮旋转。 |
 |
|
型号及参数表 |
|
项目→
机种名（）螺丝种类↓
|
口 径 |
大 |
标准吐出量 |
电 机 |
重量 |
|
管子 |
螺丝 |
吐出量 |
扬程 |
50Hz/60Hz |
额定输出 |
消耗电力 |
电压 |
|
A(mm) |
B(G-) |
L/min |
m |
m-L/min |
W |
W |
V |
KG |
|
PMD-0531B2B |
14 |
- |
10/12 |
1.7/2.5 |
1-6/1-9 |
4/6 |
18/20 |
100 |
0.7 |
|
PMD-221B2B(M) |
14 |
3/4 |
15/20 |
2.5/3.6 |
1-13/2-13 |
10/15 |
22/30 |
100 |
1.7 |
|
PMD-371B2C(M) |
17 |
3/4 |
25/28 |
3.0/4.2 |
2-18/3-19 |
15/20 |
32/43 |
100 |
1.7 |
|
PMD-421B2E(M) |
20 |
3/4 |
35/42 |
3.5/5.1 |
3-21/4-26 |
35/45 |
55/75 |
100 |
3.4 |
|
PMD-581B2E(M) |
20 |
3/4 |
43/48 |
5.1/6.8 |
3-35/5-35 |
40/60 |
70/110 |
100 |
3.4 |
|
PMD-641B2F(P) |
26 |
1 |
62/72 |
5.7/8.0 |
3-50/5-50 |
65/100 |
105/155 |
100 |
4.8 |
|
PMD-643B2F(P) |
26 |
1 |
62/72 |
5.7/8.0 |
3-50/5-50 |
65/100 |
100/150 |
200 |
4.7 |
|
PMD-1561B2F(P) |
26 |
1 |
87/100 |
6.3/8.9 |
4-60/6-63 |
120/160 |
160/230 |
100 |
5.4 |
|
PMD-1563B2F(P) |
26 |
1 |
87/100 |
6.3/8.9 |
4-64/6-70 |
120/160 |
260/240 |
200 |
5.0 |
|
PMD-2571A2F(P) |
26.5 |
1 |
125/- |
12.3/- |
8-75/- |
250/- |
430/- |
100 |
8.0 |
|
PMD-2571B2F(P) |
26.5 |
1 |
115/150 |
8.6/12 |
4-90/8/80 |
150/250 |
270/410 |
100 |
8.0 |
|
PMD-2573A2F(P) |
26.5 |
1 |
125/- |
12.3/- |
8-75/- |
250/- |
410/- |
200 |
7.5 |
|
PMD-2573B2F(P) |
26.5 |
1 |
115/150 |
8.6/12 |
4-90/8-80 |
150/250 |
260/400 |
200 |
7.5 |
|
PMD-4033A2X(法兰盘) |
40 |
1·1/2 |
300/- |
12.3/- |
10-140/- |
400/- |
540/- |
200 |
17.0 |
|
PMD-4033B2X(法兰盘) |
40 |
1·1/2 |
250/300 |
8.2/11.6 |
6-120/10-140 |
250/400 |
450/700 |
200 |
17.0 |
|
PMD-7533A2X(法兰盘) |
40 |
1·1/2 |
380/- |
18.2/- |
12-210/- |
750/- |
901/- |
200 |
21.0 |
|
PMD-7533B2X(法兰盘) |
40 |
1·1/2 |
330/380 |
13.4/19 |
7-220/12-255 |
450/750 |
601/1000 |
200 |
21.0 |
|
PMD-15013A2Z |
50A X 40A |
430 |
26 |
15-320 |
1.5 |
1.7 |
200 |
27.0 |
|
PMD-15013B2Z |
50A X 40A |
420 |
26 |
15-310 |
1.5 |
1.6 |
200 |
27.0 |
|
PMD-22013A2Z |
50A X 40A |
480 |
30 |
20-320 |
1.9 |
2.2 |
200 |
29.0 |
|
PDM-22013B2Z |
50A X 40A |
470 |
32 |
20-330 |
1.9 |
2.2 |
200 |
29.0 |
|
PMD-37013B2Z |
50A X 40A |
550 |
39 |
25-410 |
3.0 |
3.7 |
200 |
52.0 |
|
注: |
1)电源：额定电压100V是单相，200V是三相，各性能值为50、60Hz的值。 |
|
|
2)使用液体条件：大气温度0~40℃为止，液体温度范围0~60℃为止，液体粘度范围30mm2/S，比重1.1以下。 |
|
3)超出使用范围时请与我们联系。 |
|
4)使用稀混凝土会减少水泵寿命。 |
|
5)请在屋内设置，压入压 100KPa以下。 |
|
6)当水泵受到异常压力或冲击压力时，水泵部分可能会发生破损。 |
|
